Sécuriser le champ captant d’Herry

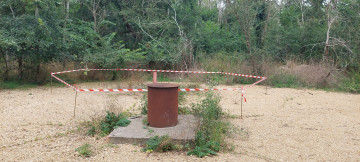

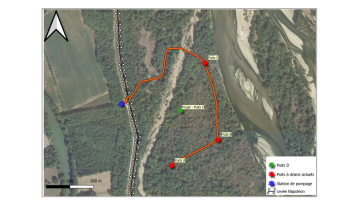

La Communauté d’Agglomération Bourges Plus (17 communes membres et plus de 102 000 habitants) exploite le champ captant d’Herry depuis 2002 pour une partie de son alimentation en eau potable. Ce champ captant est composé de 3 puits à drains rayonnants (A, B et C) situés sur l’Île du Lac, entre la Loire et la digue (levée Napoléon). Ces ouvrages captent l’eau de la nappe alluviale de la Loire à une profondeur comprise entre 7 et 9 m via 4 drains d’environ 30 m de longueur et de diamètre 200 mm pour chaque ouvrage.

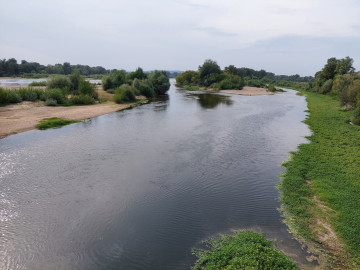

En raison de l’érosion par la Loire des berges de la partie nord de l’île, le puits C se retrouverait non exploitable à terme car trop proche de la Loire. L’objectif est par conséquent de réaliser un nouveau puits (puits D) qui viendra remplacer le puits C pour pérenniser la capacité du champ captant à fournir de l’eau de bonne qualité.

Mission

Etudes préalables et maîtrise d’œuvre des travaux

Bourges Plus a confié en 2020 à Antea Group une mission globale d’accompagnement technique et d’ingénierie couvrant l’ensemble du projet, depuis les études préalables jusqu’au suivi de la mise en œuvre du projet.

La maîtrise d’œuvre des travaux comprend la réalisation du nouveau puits D, son équipement et la mise en place de la conduite d’adduction d’eau jusqu’au réseau 600 mm existant.

Les phases de travaux ont été scindées en plusieurs parties en raison des forts enjeux environnementaux au droit de l’Île du Lac classée réserve naturelle : travaux autorisés uniquement entre le 1^er septembre et le 28 février.

Solution

Réalisation du 4^èmepuits à drains rayonnants

Antea Group a mobilisé ses expertises pour proposer une approche intégrée combinant analyses techniques, environnementales et opérationnelles. Les principales contraintes du site ont influé sur l’organisation et la mise en œuvre du chantier :

classement en réserve naturelle : réduire au maximum l’impact des travaux sur la faune et la flore ;
intervention dans des périmètres de protection de captage AEP actifs (périmètre de protection immédiat) : mise en place des protections des cuves de stockage ;

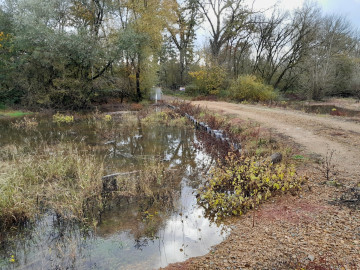

risque d’inondation : en cas de crue de la Loire, l’accès au chantier n’est plus possible.

Les principales actions menées :

réalisation de diagnostics approfondis du site et de son environnement : étude des différentes solutions d’implantation du puits (plateforme, accès) pour prendre en compte les enjeux environnementaux et réduire au maximum l’impact des travaux sur la faune et la flore : évaluation des mesures d’évitement, de réduction et de compensation ;
définition de scénarios techniques adaptés aux enjeux de production et de durabilité ;
conception et dimensionnement d’un nouveau puits à drains rayonnants ;
appui technique tout au long du projet, en coordination avec les parties prenantes ;

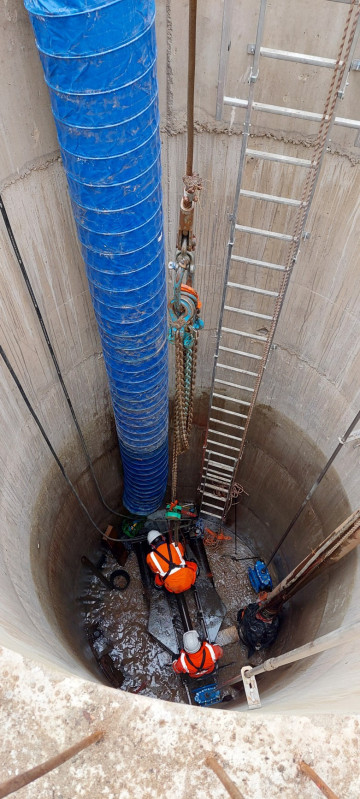

mise en place des conduites, d’une partie du puits à drains (cuvelage).

La dernière phase des travaux porte sur :

le raccordement de la conduite ;
la remise en place de la passerelle ;
la remise en état du site (enlèvement des remblais, de l’ouvrage hydraulique) et l’aménagement paysagé au niveau du puits D.

Chronologie

2020 : engagement des études préalables

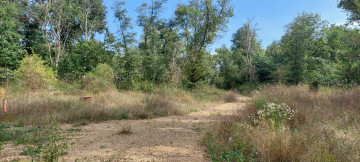

2023 : aménagement des accès au site

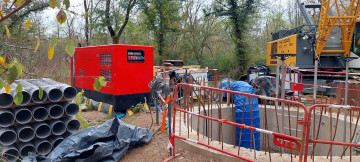

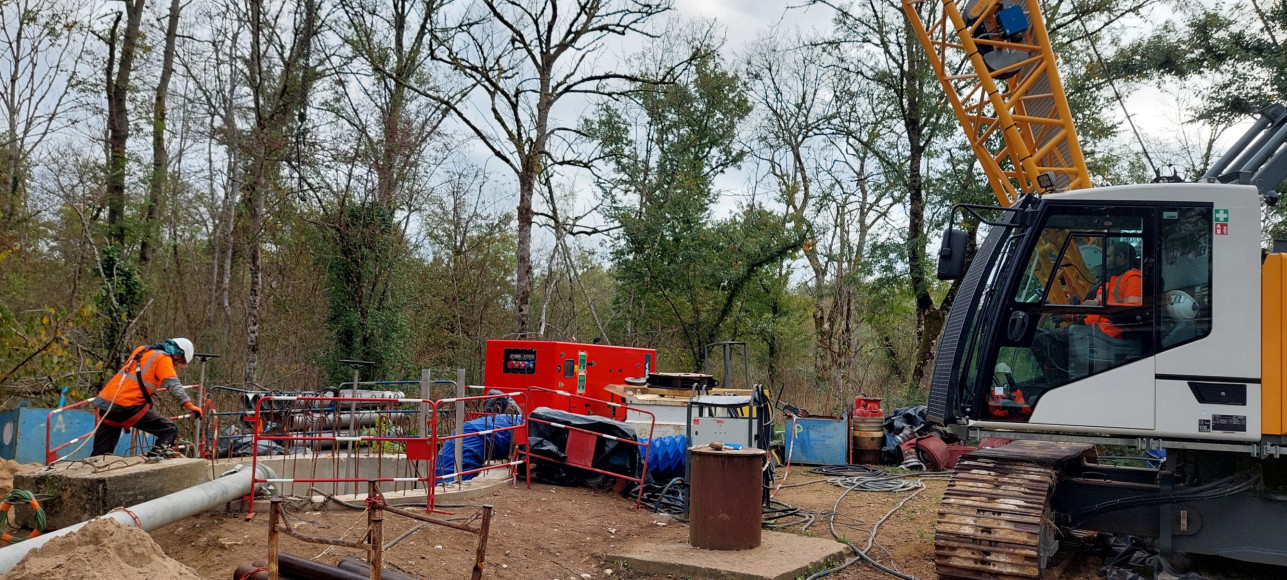

2025 : création du puits D
2026 : finalisation et équipement du puits D

Chiffres clés

500 m³/h capacité maximum de production du nouveau puits
10 m profondeur du puits
30 m longueur des drains sub-horizontaux

Partenaires

Mandataire : Antea Group (études et forages), IRH Ingénieur Conseil (équipement du puits et réseaux)
Sous-traitance : Biotope (étude faune flore, suivi environnemental durant les travaux et remise en état du site)
Réalisation des travaux : entreprise Résurgence Forage

Expertises

Antea Group a mobilisé des compétences variées en :

hydrogéologie/hydrologie : dimensionnement de l’ouvrage de captage ;
hydraulique : réseaux et équipements ;
génie civil/structures : vérification de la stabilité de l’ouvrage (cuvelage) ;
géotechnique : note de stabilité de la digue de la Loire grâce à notre agréement Digues et Barrages ;
dossier réglementaire : autorisation Loi sur l’Eau pour les travaux.
